Dış Cephe Deck Sistemleri

wea1

Dekoratif Duvar Kaplamaları

(Tüm Hava Sistemi)

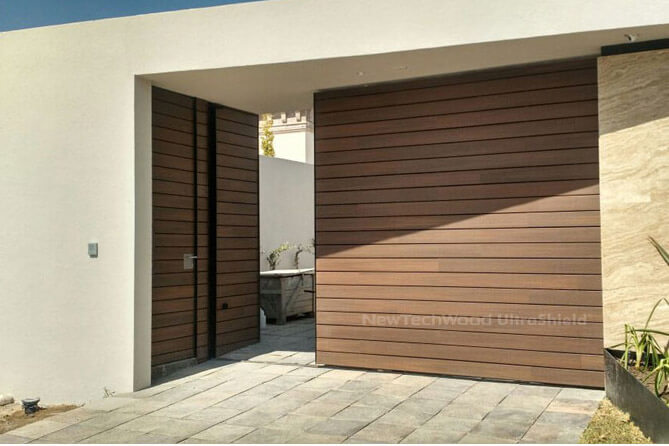

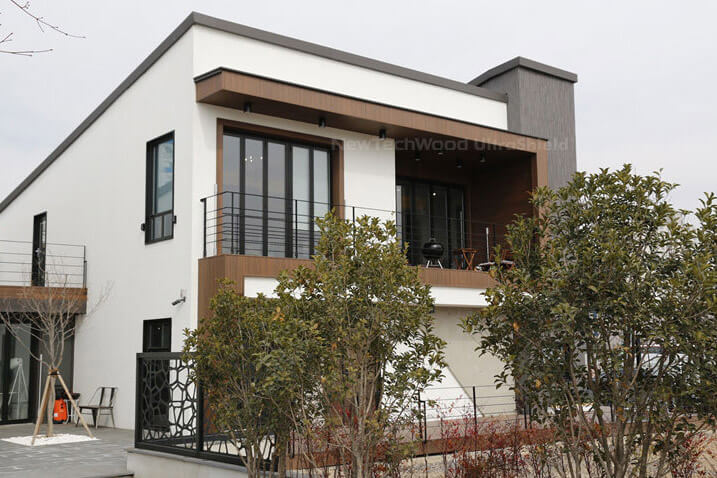

UltraShield Dekoratif duvar kaplamaları, compozit plastik ve tahtanın uzun ömürlülüğü ve dayanıklılığıyla mühendisliği birleştirdiği için mükemmel bir çözümdür.

• The shield duvar kaplamalarına yenilmez renkler ve yapı, güneş ışığına ve hava şartlarına dayanıklılık verir ve çok az bakımla çok uzun ömürlü olmasını sağlar.

• Uyumlu kaplama clip: AW08, US09,US30 ve US31 mükemmel tutar. Sadece kenarları bağlayıp kirişlerden yüksek tutmaz, hava akımını sağlar ve iç kısmı kuru ve dış kısımdaki sudan izole eder. AW08 aynı zamanda kenarların bağlantılarının genişletilmesini sağlar, bir kilitleme sistemi olarak kullanılarak genişleme ve daralma yönünün ayarlanmasını sağlar.



Tongue & Groove: US09

anzhuang_us09_1(1)(1)

Shiplap: US30

anzhuang_us30_1

Shadowline: US31

anzhuang_us31_1

21 colors_918

colors-we

Color : Sand (SD)
Perspective : US09

colors-we-2

Matching Accessories

acc1

AW08
 Material: Aluminum
 Size: 20 * 15 * 28
mm
Installed on the joists and used as the connection  between each US09 board

acc2

T-7
 Material: Rubber
 Size:
Ø 18 * 8mm
Installed on the joists to support the US09 when installing the last board

acc3

AW02
 Material: Aluminum
 Size: 15 * 14.5
mm
Designed to fix the first cladding on the joist

Dış Cephe Deck Kurulumu
Seçenek 1:Orta Kalınlık US28

install_1_1511

  1. Adım:Alüminyum veya Ahşap karkasları duvara montaj ediniz.
    Not:Böceklerin girmesini engellenek için Alüminyum veya Ahşap karkasların alt ve üst kısımlarını kapatınız.

install_2_1511

2. Adım: Çerçeveyi bağlamak için Klips AW11 bağlayın

install_3_1511

3. Adım: Bitiş köşe kalınlıkları US 27, US28 ve US29 Köşebentlerini montaj ediniz.

install_4_1511

4. Adım :Montaj için AW02 Klips’ini bağlayınız

install_5_1511

Step 5: Duvar kaplama decklerini montaj için Duvar bağlantı klipsi olan AW08 ile bağlayın

install_6_1511

6. Adım: Duvar Decklerinin montajına devam ediniz.

install_7_1511

Step 7: Install Screws at the Top of the Fascia

install_8_1511

install_9_1511

Option 2: Install without Joint FasciaUS28

Note: Minimum width of 60mm is required for aluminum or wooden joists.

install_10_1511

Step 1: Install Aluminum or Wooden Joists
Note: Install an aluminum or a wooden joist at the bottom to prevent insects from crawling up.

install_11_1511

Step 2: Install Fascia Clip AW11

install_12_1511

Step 3: Install End Corner Fascia US27, and Inner & Outer Corner Fascia US29

install_13_1511

Step 4: Install Start Clip AW02

install_14_1511

Step 5: Install Wall Cladding Boards (US09, US30 or US31)

install_15_1511

Step 6: Install Wall Cladding Clip AW08
Note: Each end cut is required to be installed with wall cladding clip AW08. The clip
should be installed at 5mm to 20mm away from the edge of the end cut.

install_16_1511

Step 7: Continue Installing Wall Cladding Boards

install_17_1511

Step 8: Continue Installing Wall Cladding Clips AW08

install_18_1511

Step 9: Install Screws at the Top of the Fascia

install_19_1511

install_20_1511

Detailed Installation for Different Fascias
Install End Corner Fascia US27 & Fascia Clip AW11

aw11us27(1)

Install Joint Fascia US28 & Fascia Clip AW11

aw11us28(1)

Install Inner & Outer Corner US29 & Fascia Clip AW11

aw11us29(1)
