Duvar Asma Sistemi

BD1_wmDuvar Asma Sistemi

UltraShield®, sonsuz miktarda dış cephe kaplama ve çit projeleriniz çok sayıda farklı profil sunar. Farklı renk, kalınlık, genişlik ve desen karışımı ile komşularınızı kıskandıracak benzersiz kombinasyonlar yapılabilir. Uyumlu kaplamalar DS07&DS08 sayesinde kurulum kolay olur, duvara resim asar gibi sadece birini yerleştirin, ardından diğerini duvara asın ve ikisini birbirine takın. Daha fazla uyumlu aksesuarlar için lütfen www.newtechwood.com e bakın.

IMG_3230IMG_3264 IMG_3228

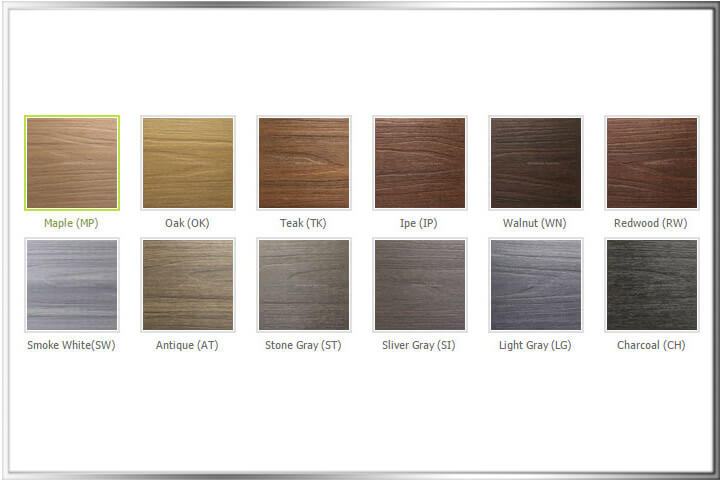

wall-renkler

Renk: Akçaağaç (MP)
Perspektif: Tam görünüm H6

wall-renkler2

Stok ülkemizde sınırlı olabilir, stok durumu için lütfen bize ulaşın
*Özel tasarımlar, mükemmel çizgiler ile harika görüntüler elde edebilirsiniz.
* Gösterilen tüm renkler ve desenler sadece referans içindir.

ntw_dsystem_Clip_1505_01

1. UltraShield® Deck  Malzeme

UltraShield® Natürel Kaplı Kompozit Malzeme

ntw_dsystem_Clip_1505_02Çevre dostu PE bazlı malzeme
% 90 geri dönüşüm içerikli

• Renk solması, leke, çizik, ve hava koşullarına mükemmel dayanıklıdır.

•  Kesinlikle bakım gerektirmez.

•  Hiç bir şekilde küf ve mantar üremez.

• Çüreme olmaz.

•  Asla kıymıklanma olmaz.

2. Mevcut Profiller

ntw_dsystem_Clip_1505_003

3. Klips K-33 ile gizli Kurulum
•  201 kalite paslanmaz çelik ve statik toz boyalı
•  Yatay ve dikey tasarımlar için özel üretilmiştir.
• Her klips 2x kare delikler + 2x çember delikleri vardır
• M4 x 30mm paslanmaz çelik vidalar ve önceden delinmiş olmasını tavsiye ederiz.

ntw_dsystem_Clip_1505_04

ntw_dsystem_Clip_1505_05

ntw_dsystem_Clip_1505_06

ntw_dsystem_Clip_1505_07

  1. Aşama duvara yuvarlak delikler deliniz.

K33 klipsi duvardaki deliklere bağlayınız.

ntw_dsystem_Clip_1505_08

* Her K33 klips arası 400 olarak atılması önerilir.

ntw_dsystem_Clip_1505_09Adım 2 UH17 için kare delik açınız

Üst ve alt K33 klipslere  UH17 deckleri bağlayınız.

* Bağlantılar için terazi yardımı ile ayarlayın matkap kullanarak vidalayın,

Adım 3

Silikon yapıştırıcı ile eşleşen renk son kapağı takarak boş kurullarının her iki ucunu kapatın.

Ya da istenilen uzunlukta kesildikten sonra son kapağı takın.

ntw_dsystem_Clip_1505_10

ntw_dsystem_Clip_1505_11

ntw_dsystem_Clip_1505_12

hanac1

DS07 & DS08

Malzeme: Siyah kaplamalı Galvanizli Sac
Boyutu: 5 * 2.8mm
Kirişlerin üzerine yükler ve UltraShield Dekoratif Profiller üzerinde asılı sistemi olarak kullanılabilir.erkek dirsek profil üzerine monte edilirken dişi dirsek kirişine üzerine yüklenir





hanac4

MFG: K-33

201 paslanmaz çelik üzeri statik toz boya
 Boyutlar:
30 * 50mm
Duvara ve ekran için gizli montaj klipsleri

hanac2

T-7

Malzeme: Kauçuk
Boyutlar:
Ø 18 * 8mm
UltraShield Dekoratif Profilleri desteklemek için kirişlerin üzerine kurulum 100 mm  genişliğindedir. US03,US05,US06,US07,and  US08

hanac3

EC-UH17

Malzeme: PP Plastik
Boyutlar:
40 * 58 * 13mm
Uç kapağı UH17
