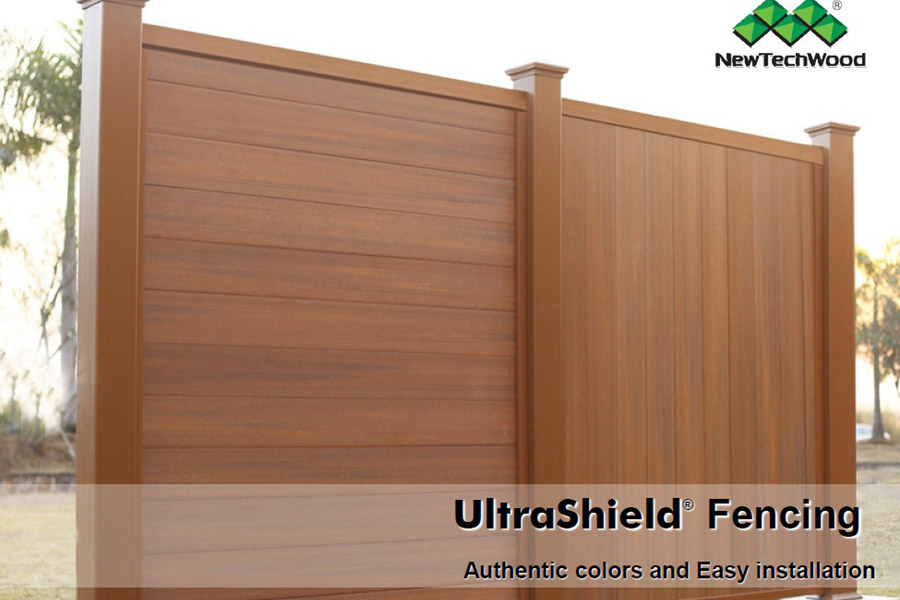

Kompozit Ekstrim Çit Sistemleri

ntw_fencing_product_1_1505

1. Materyel:

ntw_fencing_product_2_1505UltraShield® Naturale™ Capped Kompozit Malzemeyle Yapılmıştır

• PE bazlı 90% geri dönüşüm malzemesiyle yapılmış çevre dostu.
• Renk solması, leke, çizik ve hava şartlarına dayanıklı.
• Çok az bakım gerektirir.
• Küf ve mantar olmaz.
• Çürüme olmaz.
• Kıymık olmaz.

ntw_fencing_product_3_1505

2. Kendinden kilitleme: dil ve oluk çit tahtaları

ntw_fencing_product_4_1505

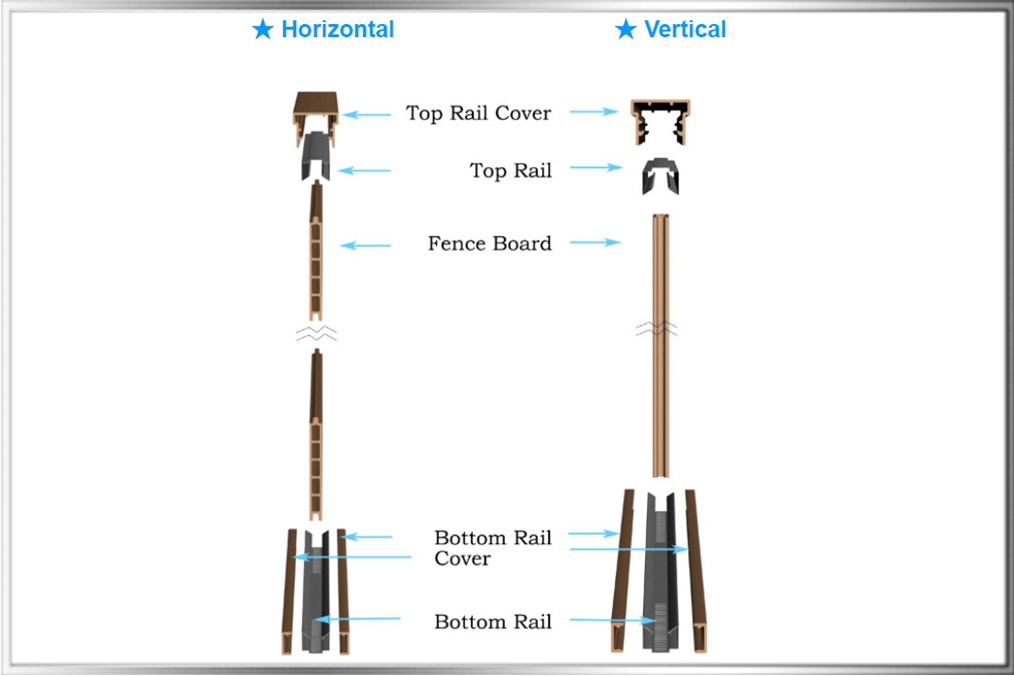

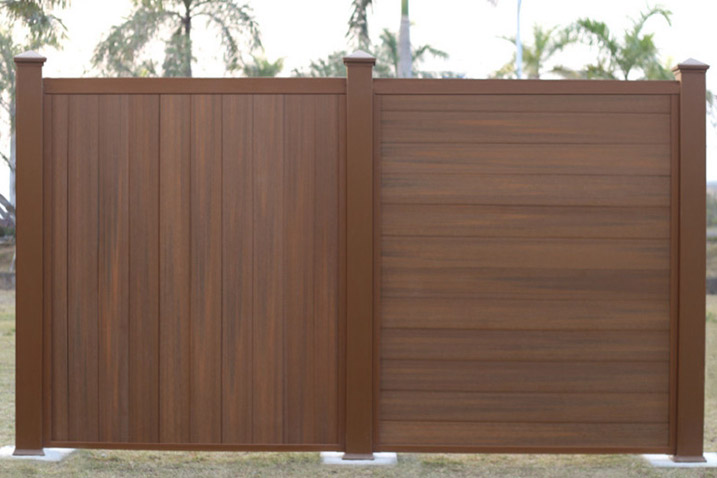

3. İki Dizayn İçin Bir Sistem: Yatay ve Dikey

Aynı aksesuar setiyle UltraShield® in farklı boylarını kullanarak iki farklı kurulum seçeneğiniz var, yatay ve dikey.

ntw_fencing_product_5_1505

ntw_fencing_product_6_1505

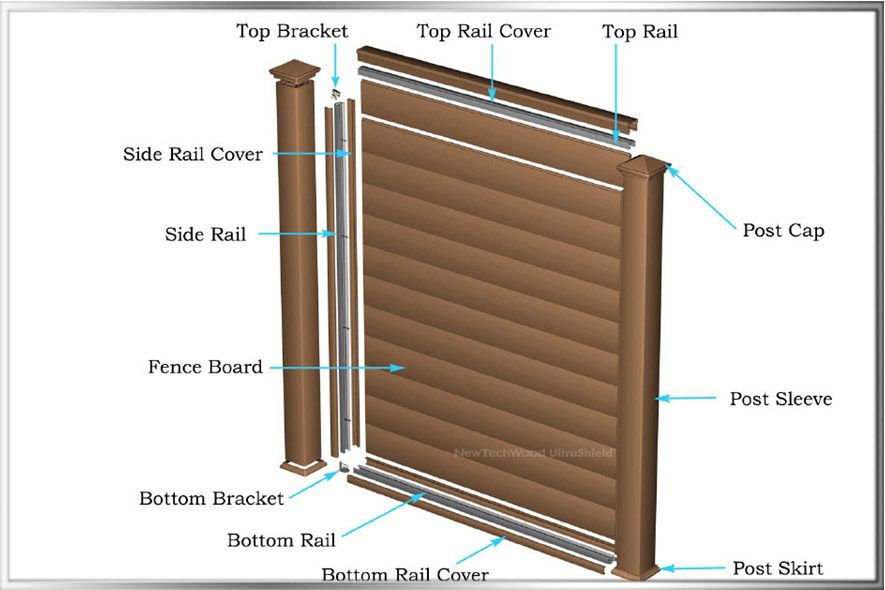

4. Çit Bileşenleri

ntw_fencing_product_7_1505

ntw_fencing_product_8_1505

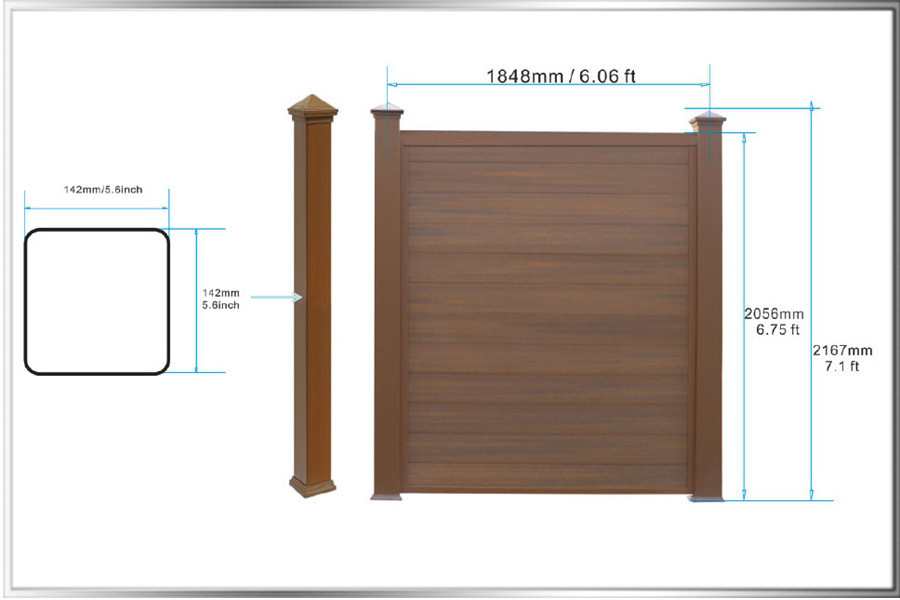

5. Boyutlandırma: (Yatay)

ntw_fencing_product_9_1505

6. Boyutlandırma: (Dikey)

ntw_fencing_product_10_1505

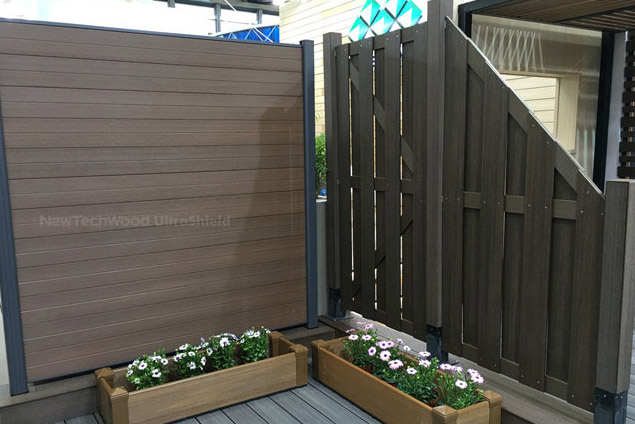

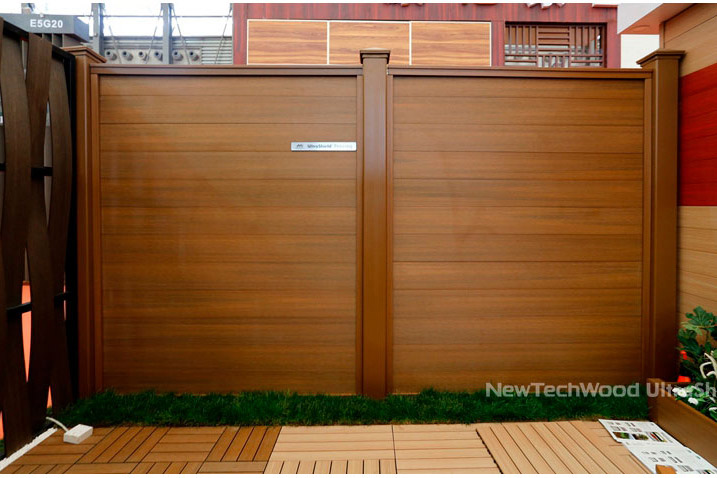

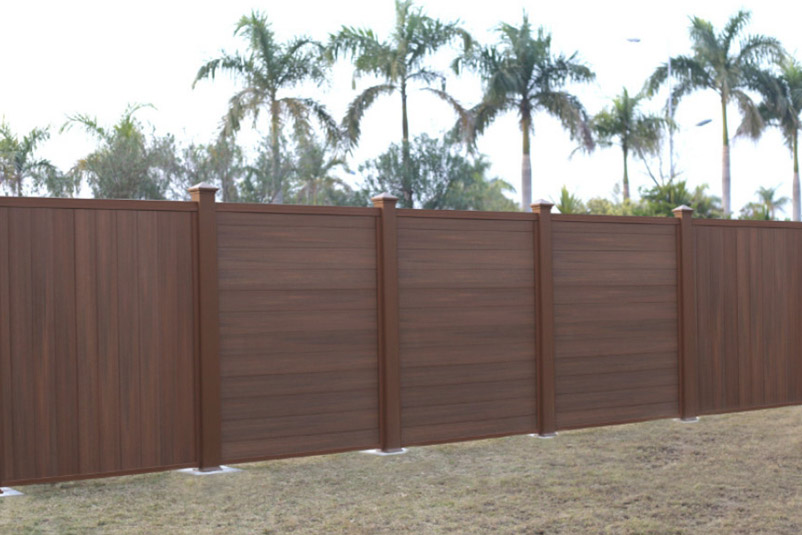

Kendi fikirlerinizden ekstrim uygulamalar yapabilirsiniz.

UltraShield® Çit panoları:

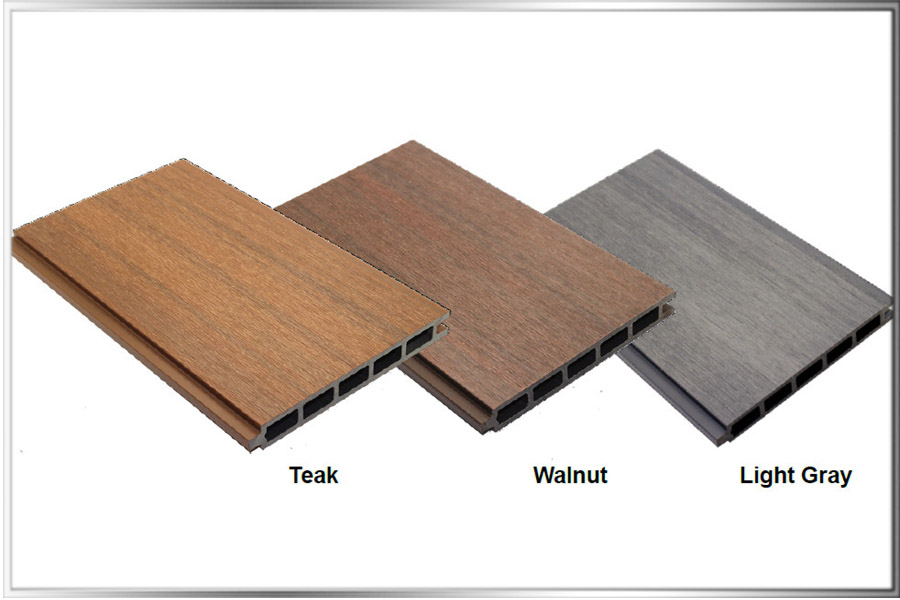

UltraShield® Naturale desenler 3 çekici renk

ntw_fencing_colors_1_1505

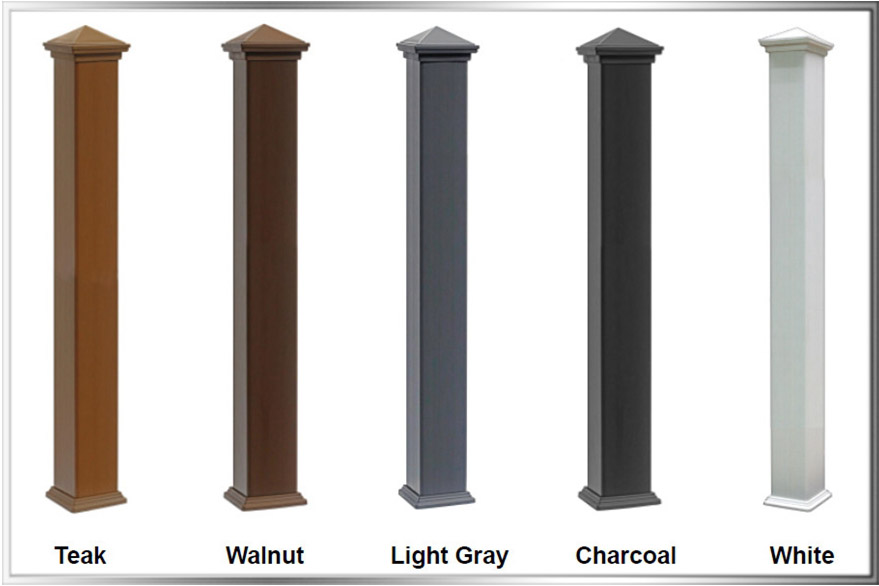

UltraShield® Çit : 5 çekici renkler

ntw_fencing_colors_2_1505

çit panoları için renk kombinasyonları

ntw_fencing_colors_3_1505

ntw_fencing_installation_1_1505Kurulum:

(1)  Ekstrim tabanı hazırlayın

Seçenek A:

Ahşap model: W90x D90mm,
Yüksek 2090-2100 mm
+ Çelik beton zemin üzerinde sabitlemek
(Resim sağda gösterildiği gibi)

Seçenek B:

Alüminyum direkleri toprak veya betona sabitleyin.

•  Alüminyum sonrası boy:
W90x D90mm, kalınlığı 1.2-2.5mm
Yüksek 2440-2450 mm

•  Ahşap sonrası boyutu:
W90x D90mm Yüksek 2440-2450 mm

ntw_fencing_installation_2_1505

Ayakların düzgün ve kodunda olduğundan emin olunuz.

fennn2

(3) Her direk sonrası 1 adet bağlantı dirseğini takınız.

ntw_fencing_installation_4_1505

(4)İki alt yatay rayları yerlerine monte ediniz, düzgün olduğundan emin olunuz.

Alt rayların teraziye alınız.

ntw_fencing_installation_5_1505

(5) Yan rayları bağlayınız.

Yan ray sağ alt braket üzerinde ve aynı zamanda kovanın merkezinde monte edilmelidir.
Yan raylara 4 vida yatay raylara eşit olarak 6 vida atmak gereklidir.
Tüm delikleri önceden delinmiş olması gerekir.

ntw_fencing_installation_6_1505

(6) Üst dirseğini takın

Yukarı işareti ve sonra kovanın ortasında göre sağ tarafı demir yolu üzerinde üst desteğini takınız.
Tüm delikleri önceden delinmiş olması gerekir.

ntw_fencing_installation_7_1505

(7)Çit Decklerini takınız

Yan rayına deckleri kaydırın ve teker teker kilitleyiniz.

ntw_fencing_installation_8_1505

ntw_fencing_installation_9_1505

(8) Alt ray kapağını takınız.

Plastik çekiç yardımıyla yukarıdan aşağıya deckleri hafif vurarak kilitleyiniz.

ntw_fencing_installation_10_1505

Dikkatli olun: alt ray ‘kulak’ yere işaret etmelidir.(kulak yere bakmalı)

ntw_fencing_installation_11_1505

(9) Yan ray kapağını takın

Lastik çekiç yardımı ile üst klisi kalınız.
 Dikkatli olun: yan ray yazılı kısmı işaret etmedir.

ntw_fencing_installation_12_1505

(10) Üst braket ile son kapağı takın

ntw_fencing_installation_13_1505

(11) Üst rayı yükleyin: Fazlalıkları üzerinde düzeltiniz.
üst ray kapağını takın: Üst ray kapağını kilitleyin

in14

(12) Sonrası kapağını takın

Kapağın iç kenarı boyunca silikon tutkal koyun.
yazının üst kısmına sonrası kapağını yerleştirin.

ntw_fencing_installation_17_1505
